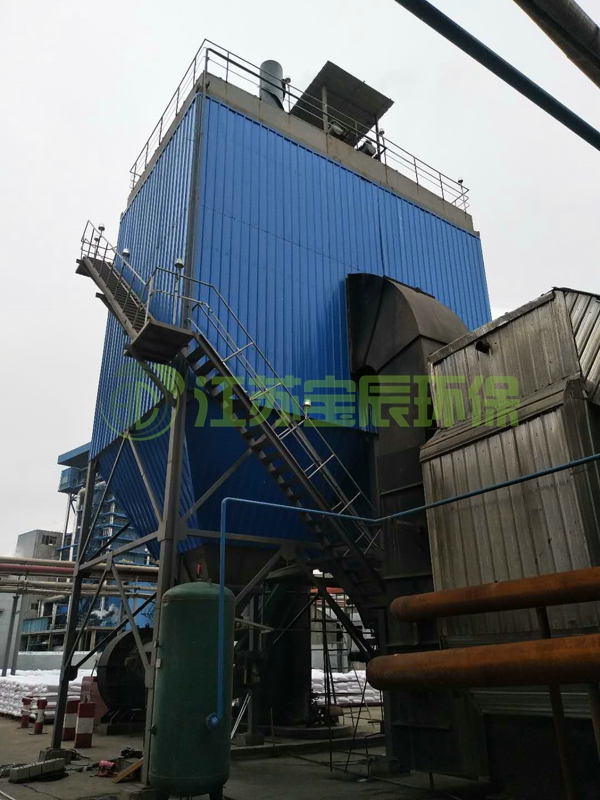

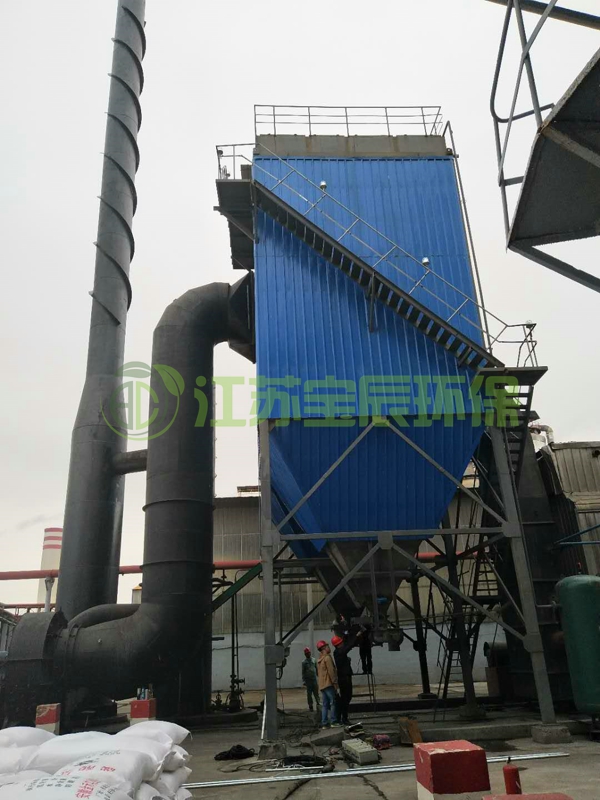

YDMC型袋式收塵器是吸收了國內外眾多袋式除塵器的先進技術，開發的一種高效、節能、運行穩定靠的收塵設備。
本除塵器采用下進風工作運行，采用脈沖反吹清灰方式，電氣控制采用PLC可編程控制器定時或定壓控制，溫度檢測顯示等。
1.構造
YDMC型袋式收塵器由上、中、下箱體，排灰系統及噴吹系統五部分組成，上箱體包括可掀起的蓋板和風口，中箱體內有多孔板，濾袋龍骨架，濾袋，下箱體由灰斗、進風口及檢查門組成，噴吹系統包括脈沖控制儀、脈沖閥、噴吹管和氣包。
2.產品特點
本除塵器采用外濾下進風運行，采用脈沖反吹清灰。本體結構采用框架式鋼結構,設備本體保溫，保溫材料為硅酸鋁。
3.產品原理、工藝流程
正常工作時，在通風機的作用下，含塵氣體吸入進氣總管，通過各進氣支管均勻地分配到各進氣室，然后涌入濾袋，大量粉塵被截留在濾袋上，而氣流則透過濾袋達到凈化。凈化后的氣流通過袋室沿排煙道通入煙囪而排入大氣。
除塵器隨著濾袋織物表面附著粉塵的增厚，收塵器的阻力不斷上升，這就需要定期進行清灰，使阻力下降到所規定的下限以下，收塵器才能正常運行。整個清灰過程主要通過高壓儲氣包、電磁閥、噴吹管及清灰控制機構的動作來完成的。首先控制系統自動順序打電磁閥，高壓空氣通過噴吹管反吹，使粘附在濾袋上的粉塵受沖抖而脫落下來進入灰斗。然后電磁閥關閉，對該系統清灰操作結束，濾袋恢復過濾狀態。控制系統再打開其它電磁閥，對別的濾袋實施清灰，所有濾袋經過清灰循環后，從而達到了清灰的目的，除塵器全面恢復過濾狀態，灰斗中的灰則由底部氣動排灰閥排至輸送機。
4.主要技術性能和選用說明
1） 過濾風速的選定：
過濾風速指通過濾袋濾料的風速（m/min）。有的稱為氣布比，指單位時間內，單位面積濾料上通過的空氣量m3/min/m2，亦即m/min。過濾風速的選定須按過濾介質粉塵及煙氣的特性、溫濕度、粉塵濃度、清灰方式以及所選用的濾料性質而決定。過濾風速不僅決定了收塵器的大小，而且對通過濾料的阻力、收塵效率、清灰效果有很大影響。
